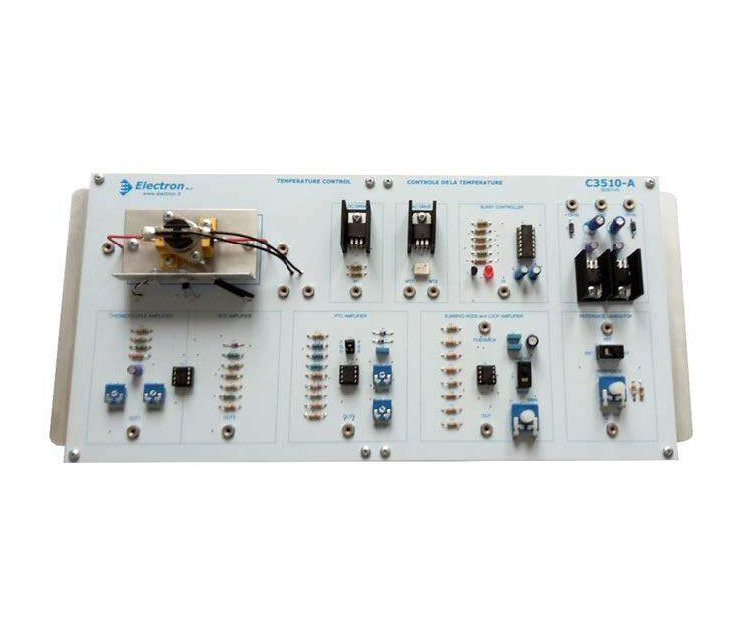

Il trainer è dotato di quattro diversi tipi di sensori di temperatura comunemente usati (termocoppia J, NTC, PTC, interruttore bimetallico).
Ciò consente uno studio ampio e completo di questi dispositivi e dei circuiti necessari per il condizionamento dei segnali da essi prodotti. È possibile dimostrare e studiare facilmente le condizioni di controllo della temperatura in anello aperto e chiuso. La disposizione chiara dei componenti e la robusta costruzione rendono questa unità particolarmente adatta per le condizioni di classe più esigenti.
Caratteristiche
• Elemento riscaldante e dissipatore di calore
• Termocoppia tipo J
• NTC
• Resistor al platino Pt 100
• Interruttore termico bimetallico
• 3 amplificatori di condizionamento per JTC, NTC, PTC
• Generatore di riferimento
• Nodo sommatore di riferimento-feedback
• Amplificatore Loop con guadagno regolabile
• "Burst Controller"
• Driver di alimentazione DC per l'elemento riscaldante
• Driver di alimentazione AC per l'elemento riscaldante
Il modulo viene fornito completo di kit di cavi di connessione e un manuale di istruzioni dettagliato.
Esercizi e argomenti di studio
• Caratteristiche e utilizzo dei 4 trasduttori di temperatura
• Tecniche di linearizzazione
• Controllo della temperatura in loop aperto e chiuso
• Controlli di temperatura proporzionali e ON/OFF
• “La tecnica di controllo Burst” (tecnica di controllo del ciclo di lavoro)
• Drive di alimentazione DC
• Drive di alimentazione AC
Il trainer richiede un'alimentazione stabilizzata di +15V, -15V. Si raccomanda l'alimentatore C4192, come per tutti i moduli della serie C3510.
Accessori opzionali
• Oscilloscopio a doppia traccia
• Multimetro analogico
